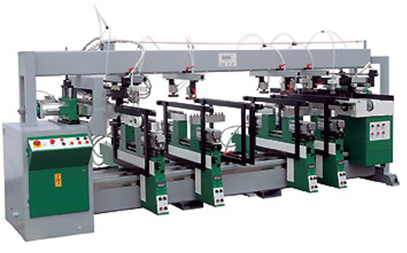

Автоматический сверлильный станок проходного типа производства фирмы DETEL (Словения)
модель: "КМ 4-2Т" (с конвейером)
Предназначен: для сверления рядов отверстий и конструкционных отверстий.
СТАНОК РАБОТАЕТ ПОЛНОСТЬЮ АВТОМАТИЧЕСКИ
Жесткая, сварная конструкция станины обеспечивает высокую точность и долгую безаварийную эксплуатацию станка.
В станке использованы сверлильные головки собственного производства фирмы DETEL, зарекомендовавшие себя своей надёжностью и долгосрочной работой. Шестерни шпинделей - стальные, изготавливаются так же на фирме DETEL. В станке используются пыле- влаго- защищённые безщёточные электромоторы.
Позиционирование горизонтальных суппортов - по механико- цифровым индикаторам, позиционирование вертикальных суппортов - по магнитной ленте с электронными индикаторами. Подача деталей осуществляется ленточными транспортёрами: левым и правым. Базирование и позиционирование - концевыми выключателями и пневмо- прижимами.
Станок оснащён левой и правой горизонтальными сверлильными головками и четырьмя вертикальными суппортами с двумя 11-ти шпиндельными поворотными головками на каждом. Система автоматизации позволяет управлять порядком работы сверлильных суппортов, например - при сверлении совмещённых отверстий, а так же регулировать скорость подачи деталей и сверлильных головок. Блокировка вертикальных суппортов - пневматическая. Движение вертикальных суппортов - по призматическим направляющим на реечных подшипниках с рециркуляцией.
Шпиндели предназначены для использования быстросъёмных креплений инструмента, входящих в комплект поставки. Инструмент - стандартный. Возможно оснащение станка дополнительными опциями и специальными сверлильными головками. Переналадка занимает 5-20 минут (в зависимости от сложности карты присадки). Скорость работы - 3-5 секунд/панель.
Комплектация:
- станина с электрическим и пневматическим оборудованием
- четыре вертикальных суппорта нижних (каждый имеет 2 головки по 11 шпинделей с возможностью поворота на 90?)
- горизонтальный суппорт левый (22 шпинделя)
- горизонтальный суппорт правый (22 шпинделя)
- основной конвейер (левый + правый)
- восемь певматических прижима
- восемь сверлильных головок VG-11/32 KB
Технические характеристики
Производительность |
3-5 панелей в секунду |
Количество горизонтальных шпинделей |
22+22 |
Количество вертикальных шпинделей |
4х(11+11) |
Расстояние между шпинделями |
32 мм |
Расстояние между первым и последним шпинделем |
672 мм |
Макс. глубина сверления вертикальной головки |
50 мм |
Макс. глубина сверления горизонтальной головки |
50 мм |
Частота вращения шпинделей |
2850 об./мин. |
Мин расстояние между вертикальными сверлильными головками по осям |
116 мм |
Макс. расстояние между горизонтальными сверлильными головками |
2400 мм |
Мощность моторов горизонтальных головок |
2х1,4 кВт |
Мощность мотора вертикальной головки |
8х1,1 кВт |
Размеры станка, мм |
3890х2000х1551 мм |
Вес станка, кг |
около 3000 кг |
|
